光伏组件户外测试系统的介绍

发布时间：2026-01-20

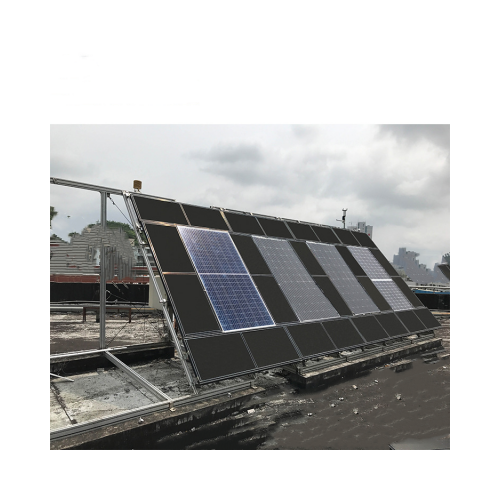

　光伏组件户外测试系统是专门用于在自然环境下对光伏组件进行长期性能监测和评估的完整解决方案。该系统通过实时采集光伏组件在真实气候条件下的运行数据，为产品研发、质量验证和性能评估提供科学依据。

　一、主要用途：

　标准测试条件(1000W.m-2,25℃电池温度，GB/T6495.3的标准太阳光谱辐照度分布)和标称工作温度和辐照度为800W.m2，且满足GB/T6495.3的标准光谱辐照度分布条件下，确定组随负载变化的电性性能。

　二、试验装置：

　1、光源(B级太阳模拟器)

　2、一个符合IEC6090-4-2或IEC60904-6的标准光伏器件

　3、合适的支架使测试样品与标准器件在与入射光线垂直相平面

　4、监测测试样品与标准器件温度的装置，要求温度测试精度为±1℃，重复性为±0.5℃

　三、测试步骤：

　1、保持组件温度在25℃，用自然光或符合B级或更优模拟器，在1000W.m-2辐照度下，测量其电流-电压特性

　2、用自然光或符合B级或更优于模拟器，在800W.m-2辐照度下，将组件均匀加热至标称工作温度，测量其电流-电压特性

　3、IEC 61215‌：规定户外暴晒为NMOT（标称工作温度）测试的必要环节，要求组件在连续暴露≥1000小时后，功率衰减不得超过初始值的5%。

　4、IEC 61730‌：要求系统具备安全防护设计，确保在高温（>80°C）、高湿（>85%RH）环境下电气绝缘性能达标。

　5、GB/T 9535‌（等同IEC 61215）：明确户外试验为晶体硅组件设计鉴定的强制性程序，涵盖热循环（-40℃~+85℃，200次）、湿热（85℃/85%RH，1000h）、紫外预处理（15kWh/m²）等关键序列。

　四、技术特点‌：

　‌1、通常采用双轴自动跟踪技术（方位角和倾斜仰角），确保光伏组件始终垂直于太阳光线，以获取最大辐照能量，保证测试精度。‌

　2、部分系统具备在大风等恶劣天气下的自动保护功能（如自动调整角度至安全位置）。‌

　‌3、集成高精度传感器，实时采集辐照度、环境温度、组件温度（多路）、环境湿度、风速风向等关键数据。‌

　4、通过专用软件自动连续采集、显示、保存和分析测试数据，可生成曲线图并导出报告。‌

　‌5、系统设计通常允许同时安装多块组件（如2-6块）进行并行测试，并可根据需求配置不同的测量模块

　五、功能与作用：

　1、持续跟踪光伏组件在户外环境中的发电效率、功率输出等性能参数随时间的变化趋势。‌

　‌2、执行多项国际标准规定的户外试验，测量组件在标准户外条件下的工作温度。‌

　3、评估组件长期暴露于阳光、风雨等环境下的耐久性，进行组件性能的标准化评估。‌

　‌4、分析组件性能与环境因素（如辐照度、环境温度、组件温度、湿度、风速风向）之间的复杂关系。‌

　5、对不同型号、不同批次的光伏组件或系统进行实际发电量和性能的直接对比。‌

　6、具备在户外条件下测量组件I-V（电流-电压）曲线的能力。‌

　六、应用场景‌：

　‌1、验证新型组件设计、材料和工艺在真实环境下的长期可靠性。‌

　‌2、作为出厂前或抽样检验的重要环节，确保产品耐候性符合标准。‌

　3、对已安装的光伏电站组件进行性能衰减分析和寿命预测。‌
