GB/T28752 IMO热辐射火焰传播测试仪的原理和特点

发布时间：2026-03-16

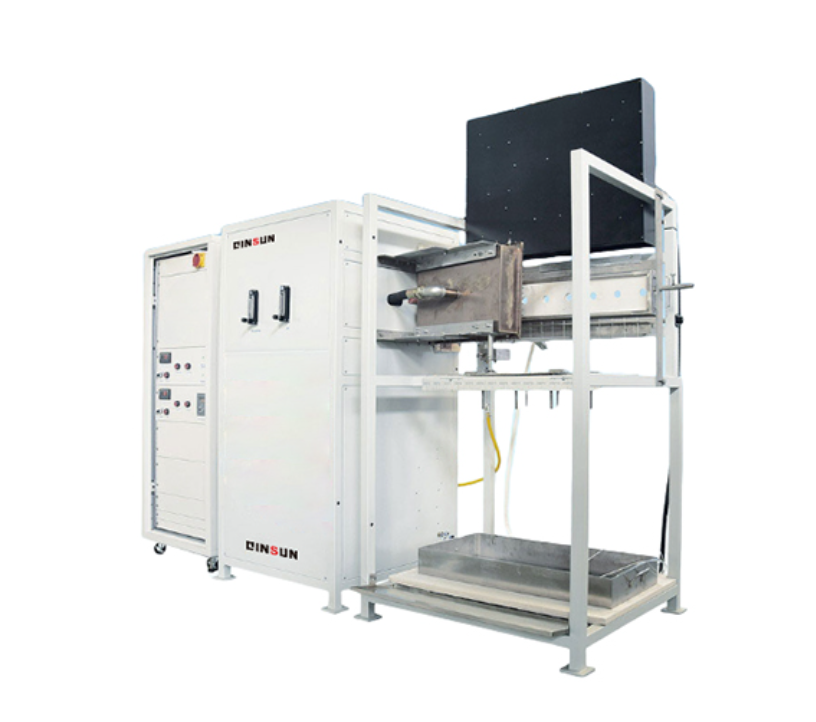

　　热辐射火焰传播测试仪用于测试建筑材料、高速列车材料以及船舶材料的燃烧特性，尤其侧重于火焰蔓延速度、点火热量、总放热量等关键指标。此设备依据特定的测试标准(如GB/T 28752-2012、ISO 5658-2等)测量火焰的蔓延速度、临界热辐射流通以及持续燃烧的热量，广泛应用于建筑、交通、船舶等行业的材料性能测试。

　　一、核心原理

　　1、该仪器通过热辐射装置模拟火灾中的高温热辐射环境，核心是利用辐射板释放稳定可控的热辐射通量，使试样暴露在与真实火灾相似的热环境中。不同标准对应不同的热辐射强度要求，如法国NF P92-501标准规定热辐射通量为30kW/m²，IMO相关标准则根据测试场景调整辐射参数。

　　2、辐射板通常采用螺旋槽绕电阻丝或燃气加热方式，如部分仪器的辐射装置为额定功率500W的石英盘，通过功率控制器精准调节辐射输出，确保热辐射强度均匀且符合标准要求。

　　3、当试样在热辐射作用下达到燃点，会挥发出可燃性气体，仪器通过引火燃烧器点燃这些气体，引发试样燃烧。此时，仪器会实时监测火焰的蔓延状态，包括火焰前锋的移动速度、火焰高度、燃烧范围等参数。

　　4、仪器配备高精度的数据采集系统，通过热电偶、热流计、烟雾传感器等设备，实时采集燃烧过程中的热释放速率、烟雾密度、毒性气体浓度等关键数据。这些数据通过专用软件进行处理分析，计算出生焰指数、燃烧发热指数、临界热辐射通量等量化指标，最终生成详细的测试报告。

　　二、主要特点

　　1、该仪器可适配国内外多项测试标准，包括法国NF P92-501、国内TB/T 2639.1、IMO Res.653、ISO 5658-2、GB/T 28752等，能够满足建筑材料、铁道车辆材料、船舶材料、高速列车材料等多种材料的阻燃性能测试需求。可测试的材料类型涵盖刚性材料、弹性材料、粘合饰面材料及厚度大于5mm的软质材料等，部分高端仪器还具备双标准快速切换功能，无需手动拆换组件和校准参数，大幅提升检测效率。

　　2、仪器采用先进的控制系统，如PLC控制系统搭配7寸彩色触摸屏，支持中英文切换，可实现对热辐射强度、火焰高度、测试时间等参数的精准控制。功率控制器实时显示辐射装置运行功率，免除频繁校准程序，确保热辐射通量的稳定性和准确性。

　　3、仪器配备高精度的传感器和数据采集系统，能够准确捕捉燃烧过程中的细微变化，如通过水冷热辐射通量传感器测量辐射板热辐射通量曲线，保证测试数据的可靠性。

　　4、为保障操作人员安全和测试过程稳定，仪器具备多重安全防护设计。测试箱体采用不锈钢材质，内壁为耐燃材料，配备绝热保护层(如蛭石混凝土)，防止高温扩散;设置四分之一旋转塞装置，可快速切断燃烧器燃气，避免意外发生;部分仪器还配备强制吸风排烟系统，实时监测烟雾密度，及时排出燃烧产生的有害气体。

　　5、在操作设计上，仪器采用友好的操作界面，进样和分析步骤清晰，部分仪器支持自动生成检测报告，保存历史数据，方便后续查档和分析。

　　6、除了基础的火焰蔓延测试功能，部分热辐射火焰传播测试仪还具备多功能扩展能力，可配套烟密度测试仪、毒性气体分析仪等设备，实现对材料燃烧时烟雾密度、毒性气体释放量等指标的综合测试。

　　7、智能化分析软件不仅能自动处理测试数据，生成标准化报告，还能对历史数据进行统计分析，为材料研发和防火设计提供数据支持。例如，通过长期测试数据的积累，可分析不同材料在不同热辐射条件下的燃烧规律，优化材料配方和防火设计方案。
