介绍织物遮光性测试仪

发布时间：2026-01-20

　织物遮光性测试仪，白炽光源射出的较为稳定且具有一定强度的光量，通过一块涂层织物，用标准测试仪测定在100cm2面积上被涂层织物阻挡吸收后透过的光量，并与无试样时的原始光量相比较，用透光率表示

　一、符合标准

　JIS L1055-2009，FZ/T 62011.1-2016布艺类产品：帷幔，FZ/T 01009-2008纺织品织物透光性的测定，FZ/T 62025-2015卷帘窗饰面料

　二、应用特点

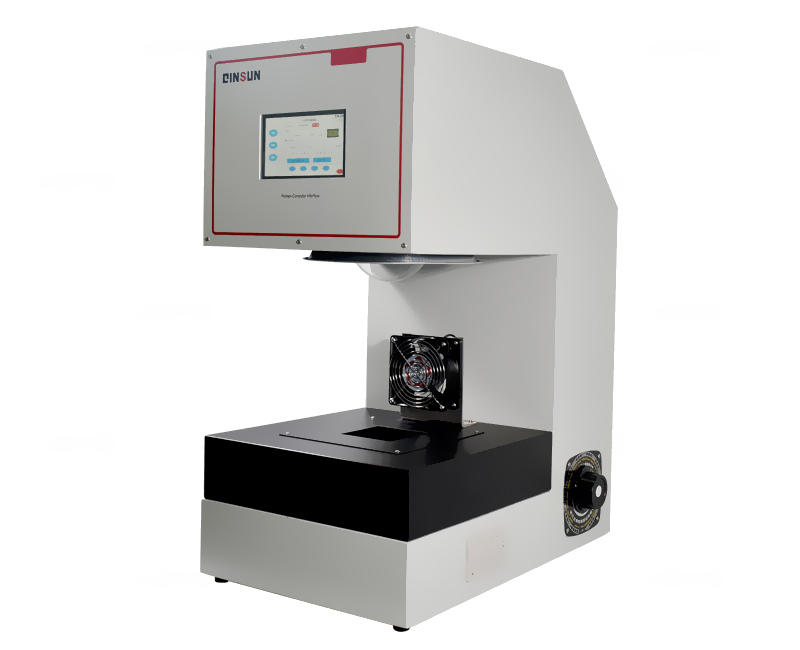

　1.仪器由结构组成包括：外壳，光源，照度计，试样压块，触摸屏组成，PLC控制系统，自动化程度高，测试数据自动记录保持，并可打印。

　2.实验时先将光源电压旋钮调到最低，打开电源使照度传感器预热10S，手动旋转调压旋钮至光源强度到10000Lux（精度5%），稳定5s后即可正常测试。

　三、工作原理

　织物遮光性测试仪主要基于‌双光束差分测量‌或‌照度对比‌原理，通过比较光线穿过织物前后的强度差异来确定遮光性能：

　‌1、透光率测定法‌：仪器发射稳定光源（通常为白炽灯或模拟日光），照射到织物试样上，使用高精度照度计或分光光度计测量透过的光强度（I1），并与无试样时的原始光强度（I0）进行对比。遮光率（%）按公式计算：‌遮光率(%)=(1-I1/I0)×100‌。透光率越低，遮光性能越强。‌

　‌2、积分球与光谱扫描‌：高端设备配备积分球系统，可收集漫散射光，并结合波长扫描模块（380nm–780nm可见光谱段），实现全光谱连续测试，提高精度。‌

　‌3、特殊方法‌：对于遮光率极高的织物（透光量<0.1lx），部分仪器采用‌针孔计数法‌，通过观察100cm²面积上的透光针孔数量来评估遮光效果。‌

　四、技术参数

　1、测试模式：自动

　2、测试面积：100平方厘米

　3、试样压块：200mmx200mm

　4、光源：1000W钨丝灯，色温2856K±100K，符合CIE标准A光源要求，确保光谱分布稳定

　5、照度：0-199900Lux，分辨率0.1Lux，测量精度±2%，满足高精度测量需求

　6、电压：0-130V（适用于110V供电系统）或0-230V（适用于220V供电系统），支持无级调光控制

　7、重量：55kg

　8、电源：220V 50Hz

　9、外观尺寸（长x宽x高）:650mm×450mm×850mm

　五、使用方法

　1、裁剪至少20cm×20cm的试样，确保无褶皱、无张力，使用设备配套的无张力夹持装置固定，避免拉伸影响结构。‌

　2、在恒温恒湿条件下操作，避免环境光干扰。将光源调整至标准强度（如10,000 lx），并记录无试样时的照度值（I0）。‌

　3、将试样置于光源与探测器之间，开启仪器，测量透过的照度值（I1）。部分设备可自动计算遮光率并显示结果。‌

　4、重复测量多次，取平均值。部分标准（如AATCC TM203）要求遮光度数值越大表示性能越好，需按对应标准解读数据。‌

　5、测试后关闭光源，清洁试样夹和积分球表面，避免灰尘影响后续测量。‌

　六、应用前景

　1、在产品研发阶段，设计师可利用该仪器对不同纤维、织造工艺或涂层处理的织物进行遮光率量化比较，从而筛选出最优材料。

　2、生产企业可将该设备纳入质量检测流程，对每批次产品进行抽样检测，确保遮光性能稳定达标。这不仅提升了产品一致性，也为“100%遮光”、“半遮光”等性能标识提供权威数据支持，增强市场竞争力。‌

　3、除传统窗帘外，该技术正向汽车内饰（如座椅面料、车窗遮阳膜）、医疗纺织品（如手术室遮光帘）、智能家居（智能调光窗纱）等领域延伸，满足对光线环境有特殊要求的场景需求。‌

　4、测试数据是第三方检测机构进行纺织品遮光等级认证的依据，有助于建立统一的行业评价体系，促进市场规范化发展。‌

　5、随着技术进步，设备正朝着智能化（自动数据采集、AI分析）、宽光谱模拟（更真实还原日光环境）和集成化方向发展。同时，精准的遮光性能评估有助于推广节能型建筑遮阳产品，契合全球绿色建筑与可持续发展的趋势，市场潜力巨大。‌
