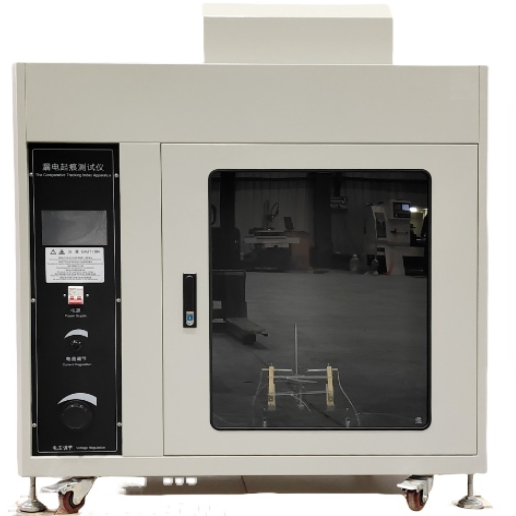

漏电起痕试验机操作教程

发布时间：2026-01-13

本期将会为大家带来漏电起痕试验机操作教程，漏电起痕试验机是用于测试电气设备绝缘性能的重要仪器，主要工作原理就是通过施加高压电源，模拟电气设备在额定工作电压下可能发生的绝缘故障情况，从而检测设备的绝缘性能，那么具体的操作流程以及方法是什么呢？一起来了解一下吧。

　一、操作步骤

　1、先进行试验前期的准备，确保试样表面清洁、无油污和损伤，按标准要求裁剪成规定尺寸（如100mm×100mm），并在试样背面标注编号。

　2、对样品进行检查，①检查试验机电源、电极、滴液系统是否正常连接，接地是否可靠。②校准滴液装置，确保滴液量、滴液间隔符合试验标准（如每滴0.025mL，间隔30s）。③准备好电解液（通常为0.1%氯化铵溶液），并检查其浓度是否符合要求。

　3、然后就可以开始进行试验操作了，将试样平稳放置在试验平台上，用夹具固定，确保样品与电极接触良好，且电极间距符合标准规定（一般为5mm）。

　4、根据试验标准（如GB/T 4207、IEC 60112），在控制面板上设置试验电压（通常为100V、250V、500V等）、滴液次数、观察时间等参数。

　5、确认参数设置无误后，启动试验机，滴液装置开始向电极间的样品表面滴加电解液，同时施加试验电压。

　6、试验过程中，密切观察样品表面是否出现漏电起痕、炭化或击穿现象，记录首次出现起痕的时间、滴液次数及最终结果。

　7、试验结束或样品出现击穿时，先切断电压，再停止滴液，关闭试验机电源。

　8、取下试验后的样品，清理试验平台和电极上的残留电解液，保持设备清洁。

　9、整理试验过程中记录的各项数据，根据标准判断样品的耐漏电起痕等级，并形成试验报告。

　操作时需严格遵守设备使用说明书和安全规范，避免触电或电解液接触皮肤，确保试验安全准确。

　二、工作原理

　1、施加高压：仪器会通过内部的高压发生器产生高压电源，通常可在0-10kV范围内进行调节，以模拟设备在额定工作电压下的绝缘情况。

　2、检测漏电电流：在施加高压的情况下，仪器会监测设备绝缘中可能存在的漏电情况，通过内部的测量装置来检测漏电电流的大小。

　3、判断测试结果：根据监测到的漏电电流大小，仪器会对设备的绝缘性能进行判断，并输出测试结果。

　三、注意事项

　1、高压危险，所以，需要设备进行可靠的接地。

　2、禁止带电操作，在安装/拆卸试样、调节电极、清洁、维护时，务必确保设备主电源已关闭，高压输出已断开，并使用放电棒对高压端充分放电并接地！操作过程中身体任何部分不得进入高压区域。

　3、化学危害：操作溶液时佩戴防护眼镜、手套。避免皮肤接触和吸入蒸汽。

　4、通风：试验必须在有效的通风橱或具有强力排风的专用实验室内进行！试验产生的气体可能有毒、有腐蚀性或易燃。

　5、废液处理：试验废液含有氯化铵，需按实验室规定收集，作为化学废液处理，不可直接倒入下水道！

　四、应用领域

　电子行业：检测电气元器件、电路板、电气绝缘材料的电痕化性能。

　电力行业：用于电缆、电力开关、变压器等电力设备材料的电痕化性能评估。

　塑料材料：应用于塑料制品、绝缘涂层、电子塑料外壳的耐电痕化测试。

　汽车行业：测试汽车电气系统、汽车电池、电子元件等的耐电痕化能力。

　建筑行业：用于建筑电气材料如电缆、配电箱、插座等的安全性能检测。

　家电行业：家电设备中电气组件如电线、电池、插头等的电痕化性能测试。

　新产品研发与质量控制：用于新材料的性能验证及现有产品的质量控制。
