塑料烟密度测试仪原理

发布时间：2026-01-09

　塑料烟密度测试仪是一种基于光学测量技术的专业设备，用于测定塑料材料在燃烧过程中产生的烟雾浓度，并评定其发烟性能，那么塑料烟密度测试仪的应用原理是什么呢？本期将会为大家进行详细的介绍。

　一、工作原理

　塑料烟密度测试仪通过射入一束定向的光线，测量光线通过样品后光线的衰减，从而得出样品的烟密度。具体来说，仪器利用了光线在物质中的折射和散射特性，测量对不同波长的光线发生散射或吸收的比率。它通常基于朗伯—比尔定律，通过光学系统测定烟雾的透光量占初始透光量的分数来表示烟密度，进而通过透光量的最小百分数来计算最大比光密度。

　二、测试标准

　塑料烟密度测试仪符合GB8323.2-2008《塑料-烟生成-第二部分：单室法测定烟密度试验方法》及ISO5659.2-2006《塑料-烟生成第二部分：单室法测定光密度》试验标准。这些标准适用于测定塑料燃烧时所产生烟雾的比光密度，并以最大比光密度为试验结果。

　三、仪器组成

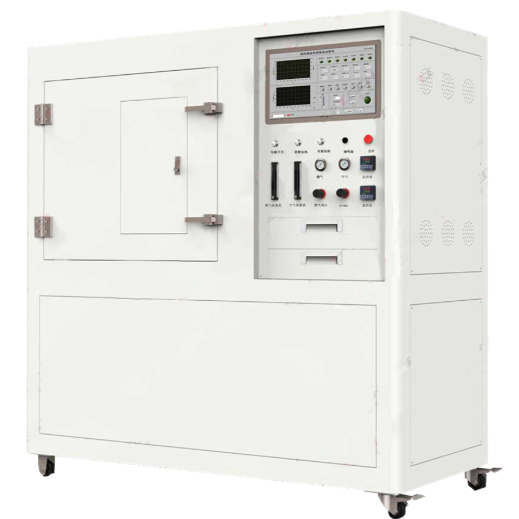

　塑料烟密度测试仪的组成主要包括控制箱、燃烧箱、烟箱、抽风排烟系统以及净化装置、样品支撑架、点火系统、光电系统、PLC编程+触摸屏系统等部分。这些部分协同工作，共同完成烟密度的测量任务。其中，光电系统通常包含高精度的光学设备和精密的数据处理算法，以确保测试的准确性和可靠性。

　四、应用范围

　塑料烟密度测试仪广泛应用于塑料行业，用于测定各种塑料材料在燃烧过程中产生的烟雾浓度，为塑料产品的安全性能评价提供依据。此外，它还可适用于其他材料的评估，如橡胶、纺织品覆盖物、涂漆面、木材等。在建筑材料、汽车内饰材料等领域，烟密度测试仪也发挥着重要作用，用于检测这些材料在燃烧时的烟雾性能。

　五、用前准备

　1、试样的准备:

　A．标准的试样是（25.4±0.3）mm X（25.4±0.3）mm X（6.2±0.3）mm，也可以采用其他厚度，但它们的厚度应该和烟密度值一起在报告中说明。试验也可采用厚度小于6.2mm的材料进行试验，也可按照其他通常实际使用厚度或者直接叠加到厚度大于6.2mm。同样，试验可以采用厚度大于6.2mm的材料进行试验，也可按照其通常实际使用厚度或将材料加工到厚度6.2mm。试样最大厚度为25mm，当材料厚度大于25mm时，需根据实际使用情况确定受火面，并在切割时保留受火面。

　B．每组试验样品为3块，试样的加工可采用机械切磨的方式，要求试样表面平整，无飞边、毛刺。

　2、试样的预处理：试验前试样应置于满足GB/T2918中规定的环境条件中至少40h以上

　3、试验条件：如果没有特别指定其他条件，试验应在温度（23+2）℃和相对湿度（50+5）%的标准实验室下进行。

　4、本仪器放在具有通风设备的房间内（或设有专门通风罩的小型试验室中），以便试验后废气及时排出。

　5、接通燃烧箱电源开关；

　6、试样对位

　A、点击液晶显示单元中的图标区域进入主控界面

　B、点击试样对位图标进入试样对位界面

　C、分别点击主燃烧器对位区和辅助燃烧器对位区的解锁按钮使两个区域中的锁定指灯变为绿灯后，分另推动试样支架和辅助燃烧器到燃烧室大约中部位置，使得主燃烧器喷火口对准试样放置槽中心，辅助燃烧器对准接物盘的中心位置；

　D、分别点击主燃烧器对位区和辅助燃烧器对位区的下方校对按钮试样支架会右移到最左侧，辅助燃烧器会退回到门口，此时系统会记下移动距离，分别点击试行按钮机构会移动到目标位置，若有偏差可重复校对操作，点击复位按钮机构右行到起始位置；
