GB/T 18251-2019塑料炭黑分散度测定系统的原理

发布时间：2026-07-03

　　塑料炭黑分散度测定系统是一套集光学显微成像、高清图像采集、智能图像处理、自动分级判定于一体的综合性检测设备，主要用于聚乙烯、聚丙烯、聚氯乙烯、色母、改性塑料、电线电缆料等各类黑色及含炭黑塑料制品的炭黑分散度检测。该设备区别于普通光学显微镜，搭载专用图像分析软件与标准化评级数据库，可自动完成试样制样观测、图像捕捉、颗粒统计、缺陷分析、等级判定全流程作业。

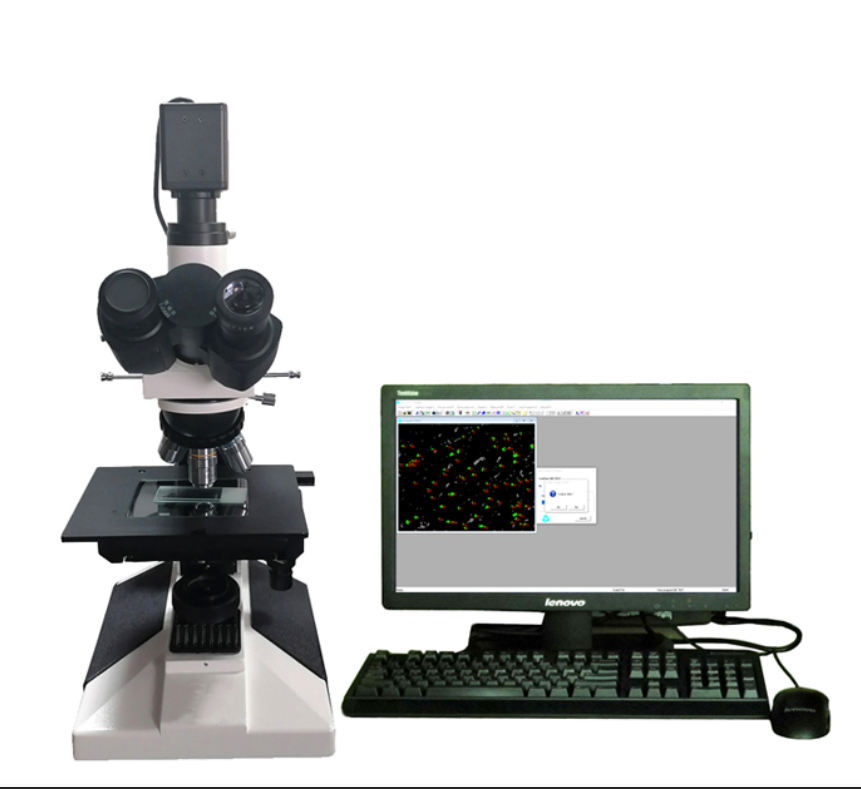

　　整套系统由金相显微主机、高清工业相机、专业制样设备、光源调节模块、计算机与智能分析软件五大部分构成。检测时，将塑料试样制作成超薄切片，置于显微镜载物台，通过光学放大获取微观形貌图像，系统对图像内炭黑颗粒尺寸、团聚体数量、分布均匀性进行量化分析，对照标准图谱自动输出分散等级。设备检测精度高、重复性好、评级客观统一，彻底摆脱人工目视的主观误差，既适用于企业生产车间快速抽检，也可满足第三方实验室精准检定、科研机构机理分析等场景，是橡塑行业把控炭黑分散质量、稳定产品性能的核心检测系统。

　　1、光学显微放大成像原理

　　系统以光学显微成像为基础原理，利用凸透镜成像规律对塑料超薄切片进行高倍放大。炭黑颗粒与透明塑料基体透光率、折射率存在明显差异，在专用冷光源照射下，塑料基体呈现明亮底色，炭黑颗粒及团聚体则形成黑色影像。设备可根据检测需求切换不同放大倍率，清晰呈现微米级炭黑颗粒的形态、大小、分布以及团聚、孔隙等微观缺陷。稳定的同轴照明系统能够消除反光、阴影等干扰，保证成像画面清晰、色彩均匀，为后续图像分析提供高质量原始素材，这也是精准判定分散度的前提条件。

　　2、图像数字化采集与分割原理

　　高清工业相机将显微镜下的微观光学影像实时转化为数字图像，传输至计算机终端。系统内置智能图像分割算法，通过灰度阈值识别技术，区分透明树脂基体与黑色炭黑区域，自动提取所有炭黑颗粒、团聚块的轮廓与像素信息。算法可精准过滤杂质、划痕、气泡等无效干扰区域，只针对炭黑组分进行统计分析，有效避免制样瑕疵、外界杂质对检测结果的影响，保证数据采集的针对性与准确性。

　　3、颗粒参数量化统计原理

　　图像分割完成后，系统对炭黑微观特征进行全域量化统计，核心统计指标包括单颗粒粒径、团聚体面积、大颗粒数量、颗粒间距、分布密度等。正常分散的炭黑以微小单颗粒形式均匀分布;分散不良时会出现大面积团聚体、粗大颗粒。系统通过计算团聚体占比、最大颗粒尺寸、颗粒变异系数等关键参数，将肉眼难以分辨的微观差异转化为具体数值，实现分散状态从 “定性观察” 到 “定量分析” 的转变。

　　4、标准图谱对比自动评级原理

　　系统内置国标、国际标准对应的炭黑分散等级图谱与参数数据库，将试样实测数据与标准数据库进行智能比对。按照团聚体大小、数量划分不同分散等级，等级数字越大，代表炭黑团聚越严重，分散效果越差。系统结合量化参数与标准图谱双重判定，自动输出最终分散等级、检测报告及微观图像，评级标准统一、结果客观，解决了不同检测人员评级不一致的行业难题。

　　5、试样制样辅助检测原理

　　配套的专用切片设备采用恒温切片工艺，将塑料样品加工为厚度均匀的超薄试样。均匀的切片厚度可保证光线穿透一致性，防止因试样厚薄不均造成成像偏差。同时切片工艺不会挤压、破坏炭黑原有分布状态，最大程度保留材料真实微观结构，确保检测结果能够如实反映生产过程中的实际分散水平。

　　随着橡塑行业向高端化、精细化、标准化方向发展，市场对塑料制品外观、强度、耐候性的要求不断提升，炭黑分散度管控愈发重要。该设备的广泛应用，持续推动塑料加工工艺优化与品质升级，助力我国橡塑产业实现高质量、规范化发展，为各类黑色塑料制品的安全使用与性能提升筑牢技术基础。
