GB/T 23326织物防电磁辐射性能测试仪的原理

发布时间：2026-06-22

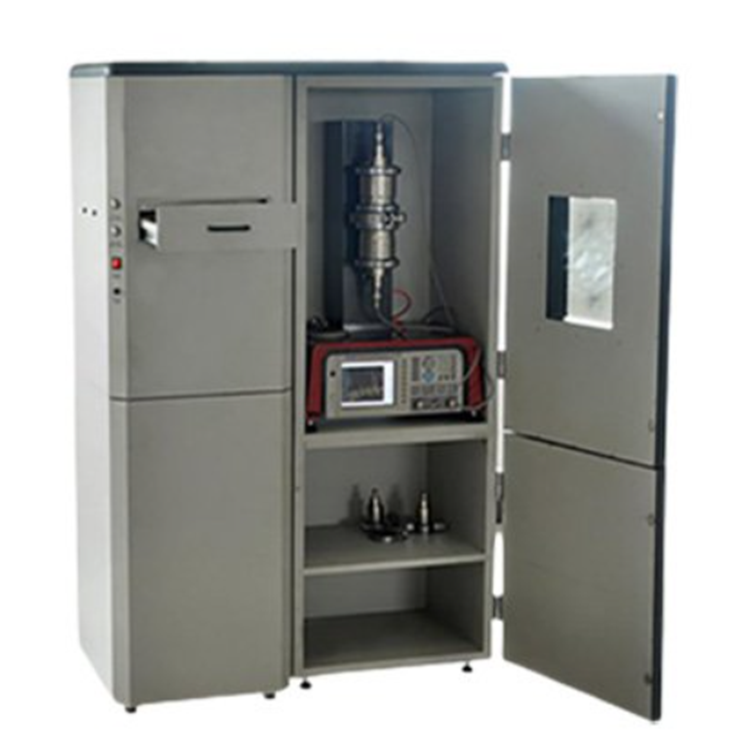

　　织物防电磁辐射性能测试仪是集电磁信号发射、密闭屏蔽环境、信号采集分析、智能控制于一体的专用功能性纺织品检测设备，主要用于测试机织物、针织物、无纺布、复合屏蔽面料、金属混纺织物、涂层防辐射织物等各类柔性纺织材料的电磁屏蔽性能。设备整体由屏蔽暗室腔体、电磁波发射单元、信号接收单元、试样夹持机构、数据运算分析系统五大模块构成。整机内置标准信号源，可按照行业要求输出不同频率的电磁波，覆盖工频、射频、微波等常用频段，适配民用、工业、电子通信等不同场景的辐射环境模拟。

　　设备核心采用封闭式金属屏蔽腔体设计，能够彻底阻断外界空间杂散电磁波侵入，保证测试环境纯净稳定。测试时将织物试样平整固定在腔体中间位置，分隔发射端与接收端，电磁波穿透试样后信号强度发生衰减，仪器通过对比入射波与透射波的功率差值，自动计算屏蔽效能、屏蔽率等指标。设备支持垂直、水平两种极化方式测试，可模拟不同方向入射的电磁波;操作流程高度自动化，从参数设置、信号发射、数据采集到结果判定全程无人为干预，有效降低人工操作误差。该设备不仅适用于面料原料抽检、成品服饰质检，还可用于导电纤维、金属镀层、复合屏蔽涂层等新材料配方验证，广泛服务于纺织、劳保、医疗、军工、电子等多个领域。

　　1、密闭屏蔽腔体抗干扰原理

　　电磁辐射检测极易受到外界手机信号、电网工频、无线设备等杂波干扰，因此设备首先依靠金属屏蔽暗室构建独立测试空间。腔体采用高导电、高导磁金属板材拼接而成，结合电磁密封衬垫封堵缝隙，利用金属的反射与吸收作用阻挡外部电磁波进入腔体内部，同时也防止内部测试信号向外泄露。整个测试环境实现电磁隔离，确保发射天线输出的电磁波为唯一有效信号，从硬件层面消除环境干扰，保障每一组试验的基础条件一致，这也是测试数据精准可靠的前提。

　　2、电磁波发射与传播原理

　　设备内置高精度标准信号发生器，按照预设频率、功率输出稳定的连续电磁波，经由发射天线定向辐射。电磁波以球面波形式在腔体空气中匀速传播，垂直入射到被测试样表面。不同频段的电磁波波长、穿透能力存在差异，设备可切换频段模拟生活、工业、通信等场景下的辐射源，真实还原织物实际使用环境。发射系统具备功率稳定功能，全程保持入射电磁波强度恒定，避免信号波动影响最终检测结果，保证试验的重复性与可比性。

　　3、织物屏蔽衰减作用原理

　　防电磁辐射织物内部添加导电纤维、金属丝、导电涂层等功能性组分，当电磁波接触面料时，会同时产生反射、吸收、多次折射三种物理效应。一部分电磁波被织物表层金属成分直接反射回发射侧;一部分能量被导电介质转化为热能被吸收消耗;剩余少量电磁波穿透织物到达接收端。织物导电性能越好、金属组分分布越均匀，对电磁波的阻挡能力越强，透射信号功率就越低。测试仪正是利用这一屏蔽机理，量化面料对电磁波的衰减能力，以此区分不同织物防护等级。

　　4、信号对比与参数换算原理

　　接收天线精准捕捉穿透织物后的透射电磁波信号，并将模拟信号转换为电信号传输至数据分析模块。系统分别记录无试样时的原始入射功率与放置试样后的透射功率，依据电磁屏蔽经典计算公式，自动换算出屏蔽效能(dB)、屏蔽率(%)两大核心指标。屏蔽效能数值越高，代表织物防辐射性能越强;反之则防护能力薄弱。该原理将肉眼不可见的电磁信号变化转化为直观数字化指标，实现防辐射性能的定量判定，彻底摆脱传统主观评价模式。

　　5、智能数据处理与闭环控制原理

　　整套设备搭载一体化智能控制系统，可自定义测试频段、信号功率、极化方式、测试时长，自动完成多组平行试验。系统实时绘制信号变化曲线，对采集数据进行滤波、降噪处理，剔除异常数据，最终生成标准化检测报告。设备具备过载保护、信号异常报警、试验数据自动存储功能，所有检测记录长期留存、可全程溯源，完全符合纺织品检测实验室 CMA、CNAS 数据管理规范，满足质检、认证、研发等场景的使用要求。

　　在电子产业持续发展、公众健康防护意识不断提升的当下，防电磁辐射织物的市场需求与品质要求同步提高，屏蔽性能已成为此类产品的核心准入指标。未来织物防电磁辐射性能测试仪将朝着宽频段一体化测试、多试样同步检测、智能化数据分析、远程监控运维的方向发展。该设备的普及应用，不仅推动了导电纺织、屏蔽涂层等新材料技术进步，也规范了防辐射纺织品市场，全面提升国内功能性纺织产品的品质与竞争力，助力我国纺织行业向功能化、高端化、规范化方向稳步发展。
