FZ/T 70008毛倍织缩测试仪的原理和组成

发布时间：2026-06-01

　　毛倍织缩测试仪是毛巾类织物专用毛倍与织缩率精密检测设备，核心功能是对拆解后的毛经纱、地经纱施加标准预张力，测量伸直长度，计算毛倍值(毛经纱长度 / 试样长度)与织缩率((伸直长度 - 试样长度)/ 伸直长度 ×100%)。

　　仪器适配纯棉、混纺、竹纤维等各类毛巾织物(平毛圈、螺旋、割绒、地巾等)，支持干态纱线测试。核心技术参数：最大测力 200cN、测力误差 ±0.5%、隔距 15–500mm 可调、拉伸 / 返回速度 1–500mm/min、长度测量精度 ±0.1mm、电源 AC220V/50Hz。设备采用微机控制、液晶显示、自动数据处理、打印输出设计，具备张力精准可控、长度测量精密、操作简便高效、数据稳定可溯、标准程序内置等特点，广泛应用于毛巾生产企业、第三方检测机构、质检院所、纺织科研单位及进出口贸易公司，贯穿原料验收、工艺调试、成品检验、标准认证全流程。

　　一、毛倍织缩测试仪的原理是什么

　　1、仪器核心采用定负荷拉伸 + 等速伸长(CRE) 机理，模拟纱线在标准张力下的伸直状态。毛巾拆纱后呈自然屈曲状态，测试时对纱线施加标准预张力(如 50–100cN)，使纱线从屈曲过渡到伸直且不产生塑性变形;伺服电机驱动活动夹钳以恒定速度拉伸，拉力传感器实时反馈张力，当达到设定预张力时，系统自动锁定并测量此时纱线的伸直长度，确保测量条件标准化、结果可比。

　　2、毛倍(毛长倍数)是毛巾核心品质指标，定义为毛经纱伸直长度与原始试样长度的比值。测试流程：从已知长度 L(如 100mm)的毛巾试样中拆解 10 根毛经纱与对应地经纱，分别装夹于仪器两端;施加标准预张力伸直后，测得毛经纱伸直长度 L₁、地经纱伸直长度 L₂;按公式计算：毛倍值 = L₁ / L，地倍值 = L₂ / L，反映毛圈蓬松程度。行业常规：轻薄型毛倍 3.2–4.6、中厚型 4.6–5.5、厚重型 5.5–8 以上。

　　3、织缩率源于织造时经纬纱交织屈曲，直接影响尺寸稳定性。仪器通过拆纱法(方法 A) 测定：织物原始长度 L，拆纱后标准张力下伸直长度 L₀;织缩率 =(L₀−L)/ L₀×100%，量化纱线屈曲程度。织缩率越大，织造收缩越明显，成品水洗后易变形;稳定的织缩率是批量生产尺寸一致的关键。

　　二、毛倍织缩测试仪的组成是什么

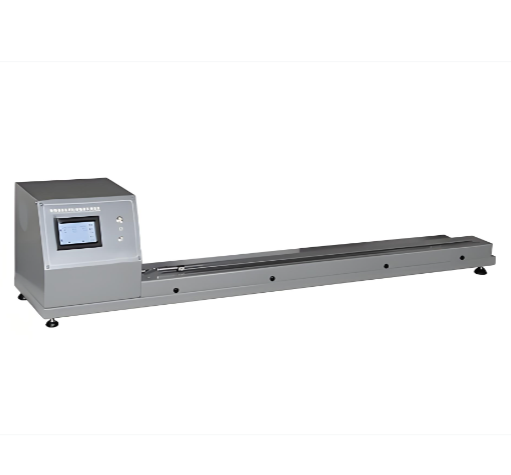

　　1、由机箱、液晶触摸屏、PLC 控制器、数据处理模块组成。机箱集成控制与驱动模块;触摸屏用于参数设定(预张力、速度、隔距)、测试启动、数据显示与报告打印;PLC 实现运动控制、张力闭环、数据采集与逻辑联锁。

　　2、包含伺服电机、减速器、滚珠丝杆、直线导轨、活动夹钳。伺服电机提供精准动力，经减速器降速增扭;滚珠丝杆将旋转转为直线运动，驱动活动夹钳平稳移动;直线导轨保证运动同轴度，减少摩擦阻力，确保拉伸过程平稳、无抖动。

　　4、固定夹钳：与拉力传感器相连，透明材质便于观察纱线夹持状态，避免滑移;活动夹钳：随丝杆移动，夹持牢固且不损伤纱线;拉力传感器：精度 ±0.5% FS，实时监测张力，反馈至控制系统;限位装置：防止超程，保护设备与试样。

　　5、编码器：高精度测量夹钳位移，换算纱线长度;数据存储：自动存储测试数据(毛倍、织缩率、张力、长度)，支持历史查询;报告打印：内置微型打印机，输出含平均值、标准差、变异系数的测试报告;通讯接口：可选 RS232/USB，数据上传电脑，便于分析与存档。

　　6、标准光源：D65 光源，便于拆纱时观察纱线状态;温湿度计：监测环境(20±2℃、65±5% RH)，符合测试标准;专用工具：拆纱针、镊子、直尺，辅助取样与拆纱。

　　毛倍织缩测试仪结构精密、操作便捷、数据可靠、适配广泛，严格契合国内外纺织标准，全面覆盖毛巾生产、质检、研发、贸易、科研等核心领域，成为毛巾产业链品质协同的通用技术语言。随着消费升级，消费者对毛巾厚实感、吸水性、尺寸稳定性要求提升，毛倍与织缩率作为核心指标，其检测的精准度与标准化愈发重要，仪器市场需求将持续增长。
