过滤元件生产控制测试系统的组成和应用

发布时间：2026-05-27

　　过滤元件(简称滤芯)是空气净化、流体过滤、污染控制等领域的核心部件，广泛应用于汽车、制药、电子、食品、环保等行业。其过滤效率、压力降、完整性与耐久性直接决定终端产品性能与使用安全。生产过程中，微小的结构缺陷、材料不均或装配误差，都可能导致滤芯失效，引发产品质量事故与安全风险。传统离线抽检方式效率低、覆盖率不足、人为误差大，难以满足规模化、高质量生产需求。过滤元件生产控制测试系统集成气溶胶发生、精准流量控制、粒子检测、差压监测与自动化控制技术，实现滤芯 100% 在线全性能检测，快速判定产品合格与否，是滤芯生产质量管控的核心装备。

　　一、过滤元件生产控制测试系统的原理是什么

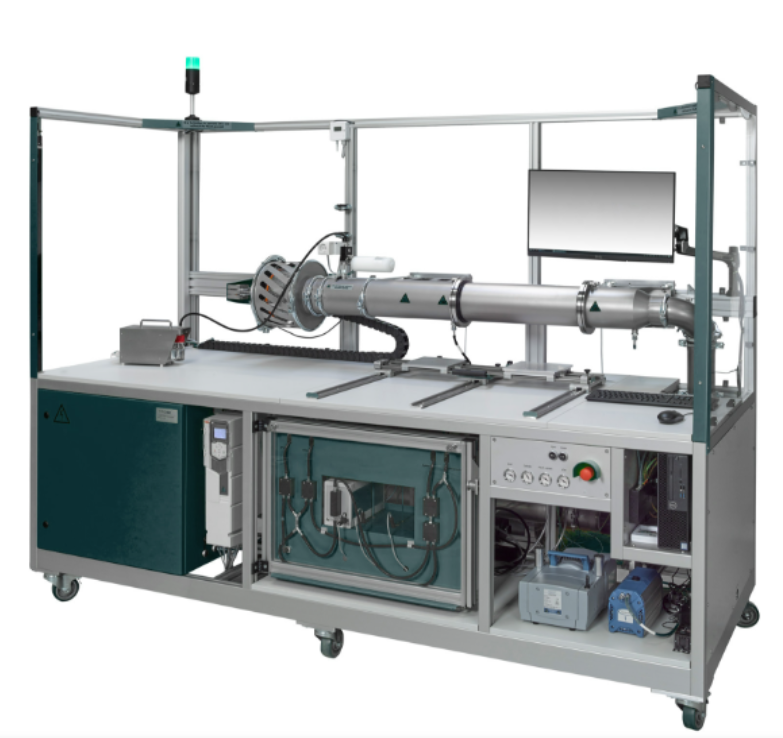

　　1、由气溶胶发生器、压缩空气净化组件、稳压罐、静电中和器组成，负责产生稳定、均匀、粒径可控的测试气溶胶，浓度与粒径可按标准调节。包含变频风机、流量传感器、差压传感器、调节阀、测试管道，提供稳定测试气流，精准控制流量与压差，模拟实际工况。

　　2、采用快速密封夹具，适配不同尺寸、形状滤芯，自动夹紧密封，确保无漏气;多工位设计可并行测试多个滤芯，提升检测效率。由上游 / 下游粒子计数器(或光度计)、采样管路、数据采集卡组成，实时检测上下游颗粒浓度，计算过滤效率，精度可达 0.1%。包含压力传感器、流量传感器、液体供给装置，支持泡点、扩散流、水侵入三种测试模式，适配精密滤芯完整性检测。

　　3、搭载 PLC 控制器、彩色触控屏、数据存储与传输模块，具备参数设定、自动测试、数据显示、曲线绘制、报表生成、远程监控等功能，操作简洁，适配工业现场连续运行。配备超压保护、漏气报警、漏电保护、紧急停机按钮，确保设备与操作人员安全;废气经 HEPA 过滤后排放，环保无污染。

　　二、过滤元件生产控制测试系统的应用有哪些

　　1、汽车领域的空气滤芯、空调滤芯、机油滤芯、燃油滤芯、尾气颗粒过滤器(GPF/DPF) 对过滤性能要求严苛。系统用于生产线 100% 全检，快速检测过滤效率与压力降，及时发现滤材破损、密封泄漏、褶皱不均等缺陷，杜绝不合格品出厂;同时优化滤材选型、折叠工艺、密封结构，提升产品一致性与可靠性。

　　2、制药、生物医疗、微电子行业的除菌滤芯、HEPA 滤芯、气体过滤膜需严格保证无菌与高洁净度。系统采用完整性测试 + 效率检测双重模式，验证滤芯微孔完整性与截留效率，确保过滤后流体符合无菌、无热源要求，保障药品生产、医疗用气、超纯水制备安全。

　　3、空气净化器、吸尘器、新风系统的HEPA 滤芯、复合滤芯是核心部件。系统用于生产线终端检测，快速测定对 0.3μm 颗粒的过滤效率与空气阻力，筛选合格产品;同时对比不同滤材(熔喷布、玻纤、静电棉)、不同结构的性能差异，优化产品设计，提升净化效果与能耗表现。

　　4、液压、润滑、水处理系统的液压油滤芯、油水分离滤芯、精密水滤芯，需在高压力、高流量下稳定工作。系统模拟实际工况流量与压力，检测过滤效率、压力降与耐压性能，评估滤芯在工业环境下的过滤能力、堵塞风险与使用寿命，保障工业系统稳定运行。

　　5、滤芯生产企业利用系统筛选不同批次的滤材(熔喷布、玻纤、无纺布)、密封胶、骨架材料，测试其过滤性能、透气性、密封性，建立原材料准入标准。新品研发阶段，通过对比不同配方、结构、工艺的样品，快速验证设计方案，优化产品性能，缩短研发周期，降低研发成本。

　　6、高校、科研院所利用系统开展过滤机理、滤材性能、滤芯结构优化等课题研究，分析颗粒粒径、气流速度、滤材参数对过滤效率与压力降的影响，为新型过滤材料开发、行业标准修订提供试验数据支撑。同时作为教学设备，培养过滤技术、质量检测领域专业人才，推动行业技术进步。

　　过滤元件生产控制测试系统将朝着多参数同步检测、AI 智能缺陷识别、云端数据互联、柔性适配多规格滤芯、微型化集成方向升级，进一步提升检测效率、精度与智能化水平，助力过滤元件行业技术创新、品质提升与产业升级，为空气净化、环境保护、工业安全、医疗健康等领域提供更可靠的过滤保障。
