ASTM E2058 火焰蔓延量热仪的原理

发布时间：2026-05-20

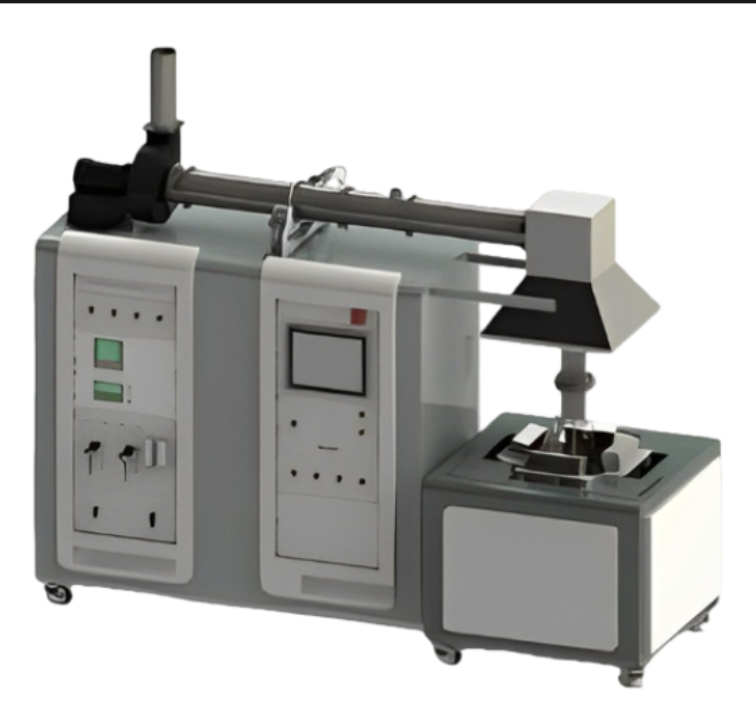

　　火焰蔓延量热仪是集火焰蔓延性能测试与锥形量热热释放测试于一体的综合性燃烧检测设备，也常作为建筑材料、交通内饰材料专用防火阻燃综合测试仪。设备适用试样范围极为广泛，涵盖各类阻燃纺织面料、海绵泡沫、塑料板材、橡塑复合材料、木质内饰板、防火涂层材料、电缆护套材料、车辆内饰无纺布等可燃与阻燃类片状、板状材料。整机由标准引燃火焰系统、试样水平 / 垂直夹持机构、烟气采集系统、氧浓度分析模块、热流监测组件、全自动控制系统及密闭燃烧箱体组成。

　　一、标准火源引燃与火焰蔓延判定原理

　　火焰蔓延量热仪基础测试原理为标准火焰引燃法。试验开始前，将制备完成的标准尺寸试样按照试验要求，水平或垂直固定在密闭燃烧箱内部专用夹具之上，保证试样摆放平整、受力稳定，无弯折与松动现象。

　　设备自动调节标准燃烧器高度、火焰角度与火焰高度，输出符合国标规定的恒定温度、恒定热值的标准预混火焰，精准对准试样规定引燃位置进行定点持续引燃。在火焰作用下，试样从引燃端逐步开始受热分解、熔融碳化并发生燃烧。

　　试验过程中，高清观测系统与光电传感组件实时追踪火焰前锋移动位置，精准记录火焰沿试样表面向前蔓延传播的距离与所用时间，通过运算自动计算出火焰蔓延速度。根据火焰蔓延快慢、是否持续燃烧、有无自熄现象，初步判定材料阻燃级别与火焰传播风险，蔓延速度越慢、越容易自熄，材料防火安全性能越优异。

　　二、氧消耗法热释放量化测试原理

　　本设备核心精准检测原理为行业通用氧消耗热量测定原理，也是量热测试的核心技术支撑。相关燃烧学研究表明，绝大多数有机可燃材料完全燃烧时，每消耗单位体积氧气所释放出的热量基本趋于恒定值。

　　试验过程中，燃烧箱体内部产生的全部燃烧烟气与高温气体经由统一排烟管路集中收集，管路内部高精度氧气浓度传感器、气体成分传感器实时不间断监测烟气中氧气消耗量、二氧化碳及一氧化碳生成浓度。控制系统依据氧气消耗速率结合恒定放热当量公式，实时精准换算出试样燃烧过程中的瞬时热释放速率与全程总热释放量。

　　同时搭配热流传感器监测燃烧辐射热量，同步记录试样引燃时长、燃烧持续时长、燃烧前后质量损失率，全面量化材料燃烧放热强度，精准区分低放热安全材料与高放热高危材料。

　　三、烟气特性与燃烧附属参数检测原理

　　在完成火焰蔓延与热释放测试的同时，仪器内置烟气光学检测模块，利用光源与接收组件检测燃烧烟气透光率，以此判定材料产烟量大小与烟气毒性等级。

　　对于燃烧过程中出现熔融滴落、阴燃、复燃、闪燃等特殊燃烧现象，设备全程实时记录留存试验影像与数据。试验结束后自动停止供气与火源，通入惰性气体快速降温灭火，防止试样持续燃烧造成试验数据偏差，同时规避试验安全风险，保障每组试验流程规范统一。

　　四、全自动闭环控制与环境稳压原理

　　整套设备采用密闭箱体结构，搭配气流稳压调节装置，有效隔绝外界环境气流、温度波动对燃烧状态造成的干扰，保证每一次试验的氧气浓度、燃烧环境、火源状态高度一致。

　　以工业 PLC 为核心控制单元，操作人员仅需在触控界面设定试验标准、引燃时长、测试模式、结束条件等参数，设备即可自动完成点火、引燃、数据采集、计时计时、熄火降温、数据保存全流程操作。系统内置多套国内外标准计算程序，测试完成后自动生成综合试验报告，包含火焰蔓延指标、热释放指标、烟气指标等全套数据，无需人工二次换算计算。

　　五、消防安全防护与废气处理原理

　　设备配备多重安全防护联锁装置，箱体密闭门未关闭时无法启动点火程序，出现异常回火、超温过热、烟气浓度超标等紧急情况时自动切断燃气供应并启动紧急排风系统。燃烧产生的有害烟气经过滤净化处理后再进行排放，既保障试验操作人员人身安全，又满足实验室环保作业要求。

　　仪器可灵活切换水平火焰蔓延、垂直火焰蔓延两种测试模式，既能直观观测火焰沿材料表面的蔓延传播状态，又能精准同步采集燃烧过程中的热释放速率、总热释放量、有效燃烧热值、烟气透光率、一氧化碳与二氧化碳生成量等关键数据。设备自动化程度高，测试环境密闭可控，外界气流干扰小，试验数据重复性强，检测结果可直接用于材料防火等级划分与火灾危险评级，广泛应用于防火材料生产企业、轨道交通车辆制造厂、建筑防火检测中心、第三方消防质检机构及阻燃科研实验室。

　　在国内消防安全法规持续完善、各行各业防火安全准入门槛不断提高的大环境下，材料燃烧安全性能已经成为产品上市流通、工程项目验收、行业资质审核的硬性考核指标。火焰蔓延量热仪作为综合型高端防火阻燃检测设备，在规范行业阻燃产品质量、优化防火材料配方工艺、降低各类场所火灾安全隐患、完善消防安全评价体系等方面发挥着至关重要的作用。
