GB/T 14041.1-1993 滤芯动态循环试验台的特点

发布时间：2026-04-28

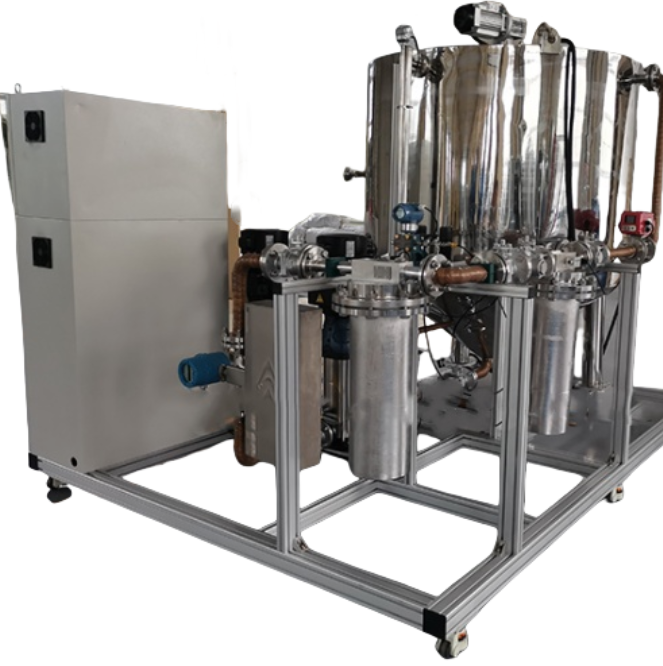

　　滤芯动态循环试验台是一种用于滤芯长期耐久性和化学稳定性检测的实验设备。该设备通过模拟实际循环工况，评估滤芯在液体介质中长期运行时的压差变化、流量衰减及化学元素析出情况，为滤芯研发、生产质量控制及寿命预测提供可靠的数据支持。

　　滤芯动态循环试验台的核心优势在于全维度模拟实际工况，突破静态测试局限，精准复现滤芯在服役周期内的复杂受力与环境条件。

　　1、循环流体动态冲刷采用变频泵组驱动试验介质(油、水、冷却液、化学试剂等)持续循环流过滤芯，模拟发动机油路 “过滤 - 再循环”、液压系统 “污染 - 净化 - 复污染”、水处理 “连续过滤” 的真实流动状态，使滤芯长期承受流体剪切力与颗粒物冲刷，评估动态磨损与结构疲劳。

　　2、多参数耦合可控可独立或联动调节流量(1L/min~350L/min)、压力(0~25MPa)、温度(室温～90℃)、污染物浓度、脉冲频率等关键参数。例如模拟发动机启停的压力脉冲(0.1~1.5Hz)、核电高温水工况(80±2℃)、液压系统高压差(0~1.6MPa)，覆盖不同行业极端工况。

　　3、污染物连续注入与累积配套自动粉尘注入系统，按标准速率(如 0.3~1.8g/h)持续向循环介质中添加试验粉尘(ISO 12103-3 细灰、SOFTC-2A)，模拟实际流体中的污染物累积过程，完整测试滤芯从 “初始清洁→渐进堵塞→压差超标→失效” 的全生命周期纳污容量。

　　4、在线实时多参数监测集成高精度压差传感器、流量传感器、温度传感器、在线颗粒计数器，实时采集滤芯进出口压差、介质流量、温度、上下游颗粒浓度等数据，动态绘制压差 - 时间、效率 - 循环次数曲线，全程记录性能衰减过程。颗粒计数器可同步检测≥16 个粒径通道，精准量化不同颗粒的过滤效率。

　　5、自动化控制与智能运行采用工业 PLC + 触摸屏控制系统，支持参数预设、自动循环、定时取样、异常报警(超压、超温、泄漏)与自动停机，全程无人值守。测试完成后自动生成标准化报告，包含效率、纳污量、压降、寿命等核心指标，数据可追溯、可对比。

　　6、测试精度与稳定性优异流量控制误差≤±2%，压差测量精度≤±0.5%，温控波动≤±2℃，确保多批次、多试样测试结果重复性≤5%，符合 ISO 16889、ISO 19438、GB/T 14041 等国际与国内标准，数据全球互认。

　　7、模块化系统设计整机由循环动力系统、温控系统、污染注入系统、试样夹持系统、测控系统、安全防护系统模块化组成。管路采用 316L 不锈钢材质，耐高压、耐腐蚀;试样夹具快速换装，适配直径 25mm~200mm、高度 50mm~600mm 的各类滤芯。

　　8、多介质兼容能力可适配液压油、柴油、汽油、水、含硼水、冷却液、化学溶剂等多种介质，通过更换密封材质(氟橡胶、聚四氟乙烯)与泵体材质，满足不同流体的兼容性测试，覆盖工业过滤全场景。

　　9、安全与耐用性设计配备超压泄压、过载保护、漏电保护、介质泄漏报警、紧急停机按钮;机架采用高强度工业铝型材，耐高温、抗振动，可连续稳定运行数千小时，满足长期老化与寿命测试需求。

　　10、一台设备可完成动态过滤效率、纳污容量、压差特性、结构耐久性、脉冲疲劳、化学稳定性、元素析出、抗破裂性等多项测试。既能评估滤芯过滤性能，又能验证结构在压力循环、温度波动、化学腐蚀下的强度与密封性，全面覆盖滤芯全性能评价需求。

　　随着工业装备向高压、高速、高清洁、长寿命方向升级，以及新型滤材与复杂工况的不断涌现，滤芯动态循环试验台将朝着更高精度、更宽工况、智能化、多参数联用(同步测烟气、毒性、析出) 方向发展，持续为过滤行业技术进步、产品质量升级与工业系统安全稳定运行提供核心支撑，推动过滤技术迈向更高效、更可靠、更智能的新阶段。
