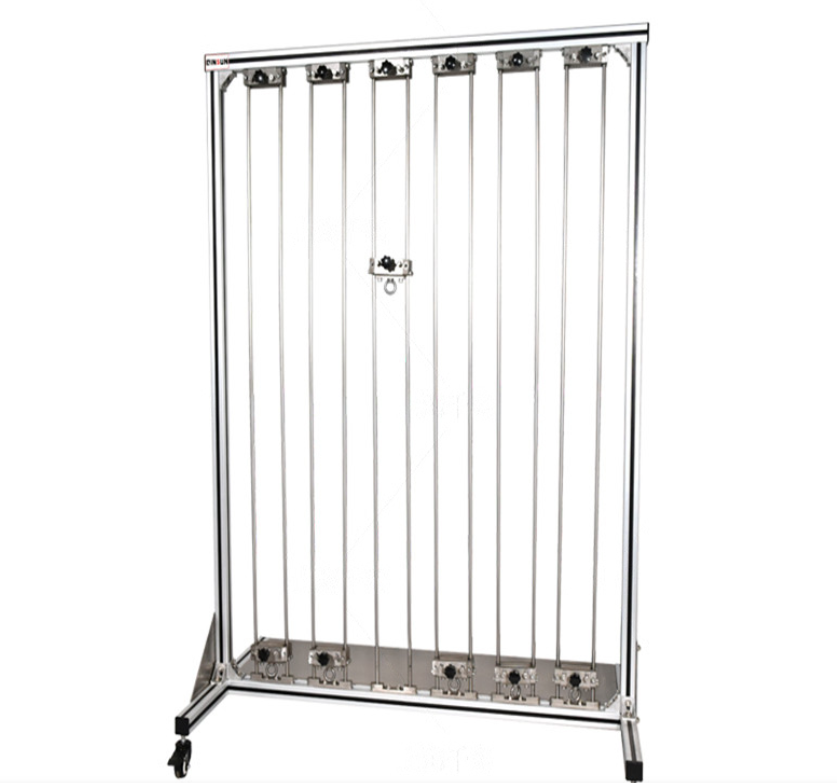

织物静态拉伸测试仪的工作原理和使用方法

发布时间：2026-03-10

　　织物静态拉伸测试仪用于评估纺织品在恒定负荷或恒定伸长条件下的力学性能，尤其适用于弹力织物、针织物等材料的拉伸弹性、回复率及永久变形测试。其核心原理基于‌等速伸长(CRE)机制‌，通过微机控制实现高精度数据采集，确保测试结果符合国家标准与国际规范。

　　一、工作原理

　　1、织物静态拉伸测试仪采用‌等速伸长(CRE)测试模式‌，即以设定速度匀速拉伸试样，同时实时记录施加的力值和对应的伸长量。仪器通过压力传感器测量拉力，利用数字信号处理技术(DSP)和高速采样(可达2500次/秒)捕捉材料在受力过程中的细微变化。

　　2、断裂强力‌：试样断裂时承受的最大拉力

　　3、断裂伸长率‌：试样断裂时的长度变化百分比

　　4、弹性回复率‌：去除外力后织物恢复原长的能力

　　5、残留变形率‌：卸载后织物未能恢复的部分，反映永久形变程度

　　6、测试遵循的主要标准包括：

　　国家标准：GB/T 3923.1-1997、GB/T 13773、FZ/T 系列

　　国际标准：ISO 13934.1、ASTM D5034、ASTM D3107

　　二、使用方法

　　1、在距布端1.5cm以上、距布边10cm以上处裁剪，避免边缘影响，试样不得含有跳纱、污渍或其他影响测试的疵点

　　2、常用尺寸为 ‌65×560mm‌，宽度拆纱至 ‌50±1mm‌，每组至少准备 ‌5个平行试样‌，提高数据代表性

　　3、所有试样需在标准大气环境下(温度20±2℃，相对湿度65±2%)调湿 ‌24小时‌(化纤类可缩短至4小时)

　　4、在试样中部沿长度方向做两条清晰标记线，间距为 ‌250±1mm‌，标记应细而清晰，不损伤纤维结构

　　5、接通电源(通常为220V/50Hz)，按下主机电源开关，等待系统自检完成，屏幕无报警信息，夹具自动复位至初始位置，检查传感器、电机、数据采集系统是否正常运行

　　6、进入操作界面，根据测试目的设置参数

　　7、使用“上升/下降”按钮调节上下夹具间距，预留足够装样空间，将试样平整放入夹具中，确保织物轴线与拉力方向一致、无扭曲、偏移或折叠、标记线位于可视区域，便于后续测量

　　8、用专用工具拧紧夹具螺丝，夹持力度适中：过松会导致滑脱，过紧可能造成局部压损

　　9、点击“开始”按钮，仪器自动以设定速度拉伸试样，实时绘制力-伸长曲线，显示屈服点、最大强力等特征值

　　10、当试样断裂时，系统自动停机并记录：断裂强力(单位：cN 或 N)、断裂伸长率(%)、断裂功(能量吸收能力)、数据自动保存，支持打印或导出

　　11、系统自动生成每组试样的平均值、标准偏差，支持导出Excel表格或PDF报告，可打印力-位移曲线图，用于质量追溯或研发分析

　　三、注意事项

　　1、校准维护‌：定期校准夹持距离、力值零点和传感器灵敏度

　　2、环境控制‌：测试应在标准温湿度条件下进行，避免环境波动影响结果

　　3、操作安全‌：禁止在运行中触碰移动部件，防止夹伤

　　4、数据重复性‌：每项测试至少进行5次，取平均值作为最终结果

　　织物静态拉伸测试仪是用于评估纺织品在静态受力条件下拉伸性能、弹性回复率及断裂特性的关键检测设备，仪器基于等速伸长(CRE)原理，通过高精度传感器以恒定速度拉伸试样，实时采集断裂强力、断裂伸长率、弹性回复率等核心指标。支持多种测试模式，包括定负荷、定伸长及断裂测试，适用于针织物、机织物、弹力织物等功能性材料，广泛应用于面料研发、质量控制与标准化检测。
