RPP热防护性能测试仪如何使用

发布时间：2026-02-03

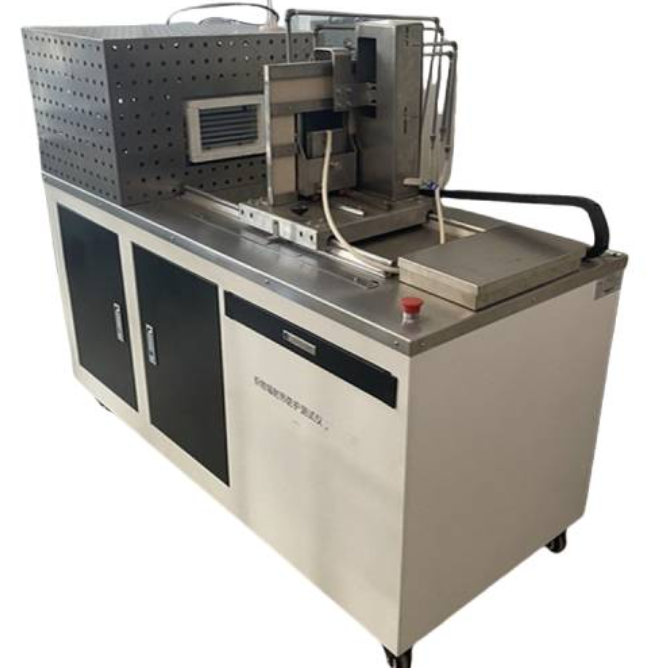

　　RPP热防护性能测试仪，亦称辐射热传导性能测试仪，主要用于评价防热防火防护服等防护材料在热辐射环境下的防护性能。

　　一、试样准备‌

　　1、截取5块尺寸为150 mm × 150 mm的试样，取自防护服不同部位(如肩部、胸部、腿部)，确保覆盖关键防护区域。

　　2、试样需在标准大气(20±2℃，65±5% RH)下调湿24小时，避免静电与褶皱。多层复合材料不得拆分，保持原始结构。

　　3、使用无尘布清洁试样表面，去除灰尘或油污，避免影响热辐射吸收。

　　二、设备校准‌

　　1、使用标准热流计(精度±2%)校准辐射源输出，设定目标热通量(如21 kW/m²或42 kW/m²)。

　　2、预热时间不少于15分钟，确保热源稳定。校准过程中记录热通量波动数据，确保符合±2%的精度要求。

　　3、将试样垂直固定于夹持架，距热源中心距离为25–30 cm，确保无扭曲、无空隙。

　　4、使用砝码装置施加2N标准压力，模拟服装贴身状态。夹持框边缘不得遮挡热辐射区域，避免局部过热。

　　三、启动测试‌

　　1、关闭预热屏蔽装置，同步启动计时器与数据采集系统，采样频率≥1 Hz。

　　2、记录量热计温度-时间曲线，测试持续至温度达44℃或最大暴露时间60秒(依标准而定)。

　　3、测试过程中避免人员靠近，防止热辐射伤害。

　　4、自动记录温度上升曲线，提取达到24℃、35℃、44℃的时间点。

　　5、若曲线呈非线性，采用二次多项式拟合推算烧伤阈值时间，提高精度。

　　6、每组试样重复测试3–5次，取RPP平均值为最终结果。每次测试后，量热计需冷却至33℃以下，避免热累积干扰。

　　7、按标准设定最低RPP限值(如消防服要求≥120 kJ/m²)，判断材料是否达标。

　　8、同步记录试样背面是否出现熔融、碳化、收缩等失效现象，作为辅助判定依据。

　　9、生成测试报告，包含热通量、响应时间、温度曲线及RPP值，附试样照片与校准记录。

　　四、注意事项

　　1、主要应用领域‌：消防装备、冶金高温作业服、航天器热防护材料、建筑防火材料等。

　　2、安全操作提示‌：操作时佩戴隔热手套、防护面罩，避免直接接触高温部件;测试环境需配备灭火设备，确保紧急情况可快速响应。

　　3、设备选型建议‌：优先选择经计量认证的专业仪器，配备热流计、红外热像仪等辅助设备，确保测试精度与可靠性。

        RPP热防护性能测试仪主要用于确定单层或多层纺织品，或其他用于防热衣服或组件以防辐射热的材料的辐射热防护性能。该测试仪是用于评估纺织品潜在的二度皮肤灼伤潜力的有限适用工具。
