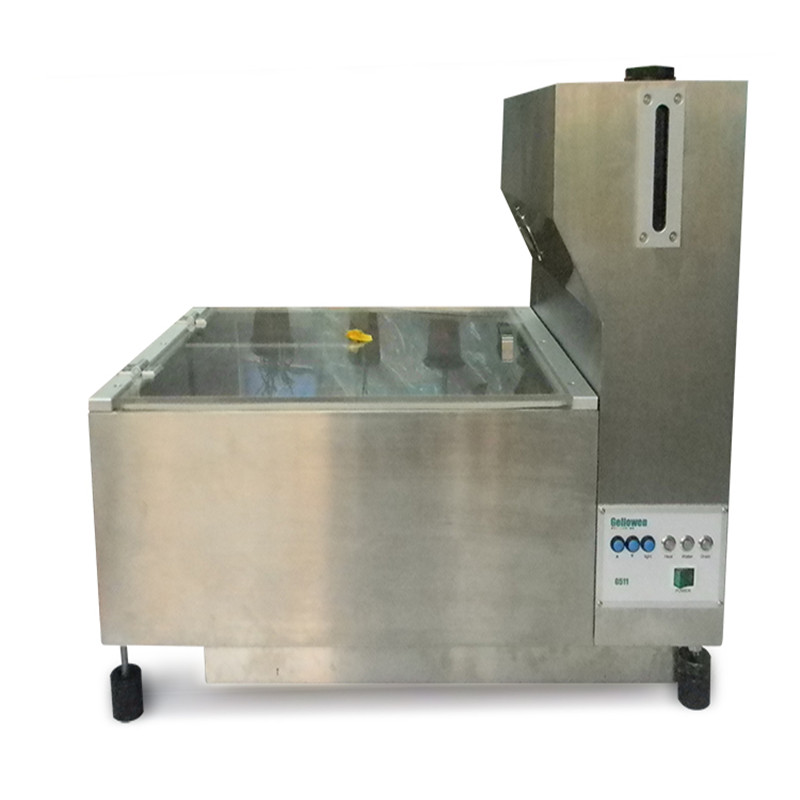

热阻湿阻测试仪操作全流程指南
发布时间：2025-02-20
热阻湿阻测试仪操作全流程指南如下：
一、热阻测试操作流程
开机准备
- 打开插线板电源，然后打开电脑系统电源。
- 打开仪器右侧电源开关，前侧控制面板从右侧开始依次打开开关，检查电源和黄色加热器指示灯是否正常亮灯。
参数设置
- 按照标准要求进行设置所需温湿度条件。通常，测试热阻时，设定小气候温度为20℃，湿度为65%。
热阻空板试验（可选，但建议定期进行）
- 打开有机玻璃气流罩，不放置试样，放置7mm高度间隔块。
- 调节测试仓内部试验台前端的升降按钮，直到风速传感器尖端与间隔块间隔均匀。
- 放下有机玻璃盖，盖上仪器门，开始测试。空板测试的结果可用于校准和比较后续有样测试的结果。
热阻试验
- 把试样放在平板上，确保试样下面没有空气，否则会影响测试结果。
- 调节试样与风速传感器的距离间隔均匀，保证样品表面在风速传感器探头下方15mm。
- 打开控制程序ThemDAC主界面，选择“RUN”下热阻测试的参数，按开始测试按钮，选择测试文件的名称和储存位置，仪器自动运行。
- 当测试稳定后，按停止按钮，仪器会保留显示热阻值测试结果。
重复测试
- 更换试样，重复之前步骤进行试验，通常每份样品取试样3块，以保证测试结果的准确性和可靠性。
关机操作
- 实验结束后，关闭软件。
- 前侧控制面板从左侧开始依次关闭开关。
- 最后关闭仪器右侧电源总开关。
二、湿阻测试操作流程
开机与检查
- 检查下恒温恒湿水箱水位指示有无足够的水，没有水请先加水。
- 打开水泵，按照标准要求进行设置所需温湿度条件。通常，测试湿阻时，设定小气候温度为35℃，湿度为40%。
试样准备
- 裁取玻璃纸，比热板尺寸略大。
- 用去离子水弄湿玻璃纸，使其柔软。
- 从测试板左侧的注射口灌水入测试板，手动挤压FLUID PRIMER 10~15次以清除测试板小管中的所有空气。
- 将玻璃纸平铺到测试板上，用海绵抹平褶皱，并用搅拌棒将玻璃纸压入外槽，小心按压四周泡沫绳条以固定玻璃纸。
开始湿阻测试
- 打开前侧控制面板上的SWEAT SYSTEM开关。
- 除了加湿补水及玻璃纸放置以外，湿阻的其他操作与热阻一致。
- 打开控制程序ThemDAC，选择湿阻测试。
测试结束与后续操作
- 实验结束后，再进行一次热阻测试，保证热平板烘干没有残余水分。
- 关闭仪器和电源，清理测试区域。
三、注意事项
- 严格按仪器操作顺序操作，以避免损坏仪器或操作员受伤。
- 开机前，先检查下恒温恒湿水箱水位指示有无足够的水。
- 气流罩的中心在背部支撑脚附近，使用时注意不要顶到或坠落。
- 如果在热板上测试皮革材料，做完后要立即用水冲洗清理表面，反复擦拭，长时间残留会堵住小孔。
- 避免用油或树脂等污染多孔渗水的金属表面，一旦污染要仔细清理干净。
- 不要堵住控制电子元件的通气口。
- 避免放置锐利重物在热板表面上，以免损坏多孔渗水金属层。
